Диагностика без паники: почему РХХ требует пристального внимания
Плавающие обороты — это не просто неприятное дребезжание на светофоре. Это сигнал о том, что электронно-управляемая дроссельная заслонка или байпасный канал подачи воздуха работают в стрессовом режиме. Когда двигатель «дышит» неравномерно, блок управления (ЭБУ) получает искаженные данные от датчика массового расхода воздуха, что приводит к переобогащению или обеднению топливной смеси. Игнорирование этого симптома чревато не только повышенным расходом топлива, но и детонацией, которая разрушает поршневую группу.
Прежде чем менять дорогостоящие датчики или свечи зажигания, опытные механики всегда проверяют исполнительный механизм — регулятор холостого хода (РХХ). Этот шаговый электродвигатель отвечает за точное дозирование воздуха в обход закрытой заслонки. Если он подклинивает или теряет шаги, блок управления не может скорректировать обороты, и стрелка тахометра начинает «гулять» в диапазоне 200-300 об/мин. Ключевая ошибка новичка — сразу грешить на лямбда-зонд, тогда как проблема часто кроется в механике привода.
Методика проверки: от простого к сложному
Начните с визуального осмотра и пассивной диагностики. Снимите воздушный патрубок с дроссельного узла и внимательно осмотрите иглу РХХ. Наличие маслянистого нагара или кокса — прямое показание к чистке карбюраторной жидкостью. Самый простой тест на работоспособность: включите зажигание, не запуская мотор. Раздастся характерный жужжащий звук — это шток выдвигается и упирается в седло. Тишина говорит об обрыве обмотки или заклинившем редукторе.

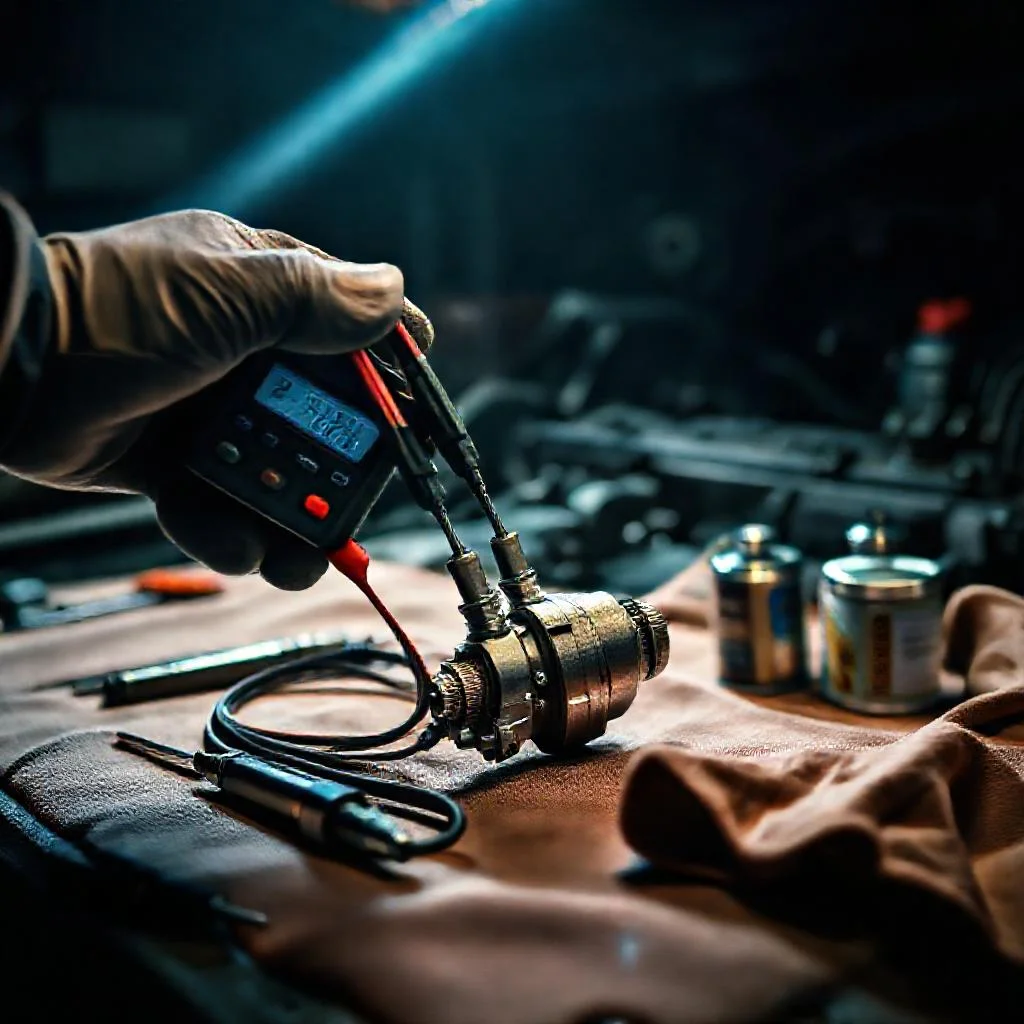

Однако субъективных ощущений недостаточно. Для точной диагностики вам понадобится мультиметр в режиме омметра. Измерьте сопротивление между выводами обмоток. Рабочие значения обычно варьируются от 40 до 80 Ом, в зависимости от производителя. Если прибор показывает бесконечность или короткое замыкание — регулятор подлежит замене. Но помните: электрическая целостность не гарантирует отсутствие механического износа червячной передачи.
- Проверка осевого люфта: покачайте шток пальцами — он не должен болтаться более чем на 1-2 мм.
- Тест на ступенчатое перемещение: подключите РХХ напрямую к аккумулятору через контрольную лампочку (не клемами! — это сожжет обмотки).
- Контроль загрязнения канала: отверстие подачи воздуха должно быть идеально чистым, иначе любой новый механизм выйдет из строя за неделю.
Скрытые дефекты: когда электрика обманывает
Бывают ситуации, когда тестер показывает сопротивление в норме, а двигатель все равно глохнет при сбросе газа. Виной тому — износ направляющих втулок штока. Со временем люфт увеличивается, и игла перекашивается в седле. Это приводит к «закусыванию» механизма в произвольном положении. ЭБУ отдает команды, но физически шток не может сдвинуться на заданное количество шагов. Результат — машина дергается на нейтрали, а при включении нагрузки обороты падают до критических.
Обратите внимание на качество контактов в фишке. Окисленные клеммы создают переходное сопротивление, которое нагревается при работе. ЭБУ диагностирует эту проблему как неисправность цепи и переходит в аварийный режим, искусственно завышая обороты до 1500 об/мин. Перфекционист должен проверить напряжение питания на разъеме при включенном зажигании — оно должно быть не менее 12 В. Просадка до 10 В указывает на слабый контакт массы двигателя.
«Холостой ход — это зеркало здоровья всего мотора. Когда он плавает, не ищите виноватых в электрике, а посмотрите, с какой точностью механика выполняет приказы мозга. Точность исполнения — вот что отличает живой автомобиль от умирающего».
Промывка vs замена: принимаем взвешенное решение
Если вы обнаружили кокс на игле, не спешите выбрасывать узел. Иногда достаточно качественной очистки специальным спреем (жидкостью для карбюраторов). Снимите РХХ, обильно распылите очиститель внутрь корпуса и на шток. Подождите 15 минут и вращайте шток пальцами, имитируя работу шагового двигателя — он должен ходить плавно, без заеданий. Эта процедура часто спасает механизм от дорогостоящей замены, но только в том случае, если нет механического износа.
Однако имейте в виду: промывка не устраняет заводской дефект или физический износ обгонной муфты. Если автомобиль преодолел более 150 000 км и регулятор никогда не менялся — профилактическая замена будет разумным вложением. Старый РХХ, работающий на пределе, заставляет ЭБУ постоянно делать агрессивные коррекции, что увеличивает нагрузку на бензонасос и засоряет адсорбер. Новая деталь должна быть строго оригинальной или от проверенного производителя (Bosch, Siemens), поскольку неоригинальные аналоги часто имеют другой угол наклона иглы.
Адаптация и сброс ошибок после вмешательства
Многие автовладельцы устанавливают новый регулятор и сталкиваются с прежней проблемой — обороты все равно плавают. Секрет кроется в том, что ЭБУ продолжает работать с данными, которые он запомнил от старого, загрязненного устройства. После установки новой детали необходимо выполнить адаптацию или «сброс адаптивных настроек». На большинстве автомобилей это делается через 5-секундное зажатие педали газа при включенном зажигании (метод для многих бензиновых моторов) или с помощью диагностического сканера.
Процедура адаптации требует соблюдения температурного режима: двигатель должен быть полностью холодным или, наоборот, прогретым до рабочей температуры (у каждого производителя свои требования). Игнорирование этого шага приведет к тому, что блок управления будет искать «мертвую зону» закрытой заслонки и установит неверную базовую позицию. В итоге вы получите автомобиль, который будет глохнуть при нажатии на тормоз или стремительно набирать обороты на нейтрали. Потратьте 10 минут на калибровку — это дешевле повторной диагностики на СТО.
Диагностическая карта проверки регулятора холостого хода
| Параметр / Этап проверки | Метод диагностики | Норма / Допустимое значение | Отклонение и расшифровка |
|---|---|---|---|
| Визуальный осмотр иглы и корпуса РХХ | Снятие воздушного патрубка с дроссельного узла, осмотр иглы и канала подачи воздуха | Отсутствие маслянистого нагара, кокса и загрязнений; канал идеально чистый | Наличие нагара — требуется чистка; сильный кокс — возможен износ механизма |
| Слуховой тест при включении зажигания | Включить зажигание, не запуская двигатель; прислушаться к звукам из дроссельного узла | Характерное жужжание (шток выдвигается и упирается в седло) | Полная тишина — обрыв обмотки, заклинивший редуктор или неисправность драйвера |
| Электрическое сопротивление обмоток | Измерение мультиметром в режиме омметра между выводами обмоток | От 40 до 80 Ом (в зависимости от производителя) | Бесконечность — обрыв цепи; короткое замыкание (близко к 0 Ом) — межвитковое замыкание; в обоих случаях замена |
| Осевой люфт штока | Покачивание штока пальцами вдоль оси | Люфт не более 1–2 мм | Люфт более 2 мм — износ направляющих втулок, перекос иглы в седле |
| Проверка ступенчатого перемещения штока | Подключение РХХ к аккумулятору через контрольную лампочку (категорически запрещено подключать напрямую клеммами) | Плавное ступенчатое выдвижение/втягивание штока без рывков и остановок | Рывки, заедания или отсутствие движения — износ червячной передачи или обгонной муфты |
| Напряжение питания на разъеме | Измерение напряжения мультиметром при включенном зажигании на контактах фишки | Не менее 12 В | Просадка до 10 В и ниже — слабый контакт массы двигателя или окисленные клеммы фишки |
| Состояние контактов в разъеме (фишке) | Визуальный осмотр клемм на наличие окисления и переходного сопротивления | Чистые, без следов коррозии и зеленого налета | Окислы создают переходное сопротивление, нагрев, ошибки цепи ЭБУ, аварийный режим до 1500 об/мин |
| Возможность промывки РХХ | Обильное распыление жидкости для карбюратора внутрь корпуса и на шток, выдержка 15 минут, вращение штока | Шток ходит плавно без заеданий; чистый механизм | Промывка не помогает при пробеге свыше 150 000 км и физическом износе механизма — требуется замена |
Популярные вопросы при диагностике регулятора холостого хода
Какие признаки указывают на неисправность РХХ при плавающих оборотах?
Основной симптом — «гуляющая» стрелка тахометра в диапазоне 200-300 об/мин на холостом ходу, особенно при сбросе газа или включении нагрузки (например, кондиционера). Также возможны провалы оборотов до критических значений, когда двигатель глохнет, или наоборот — их самопроизвольное завышение до 1500 об/мин, что говорит о переходе ЭБУ в аварийный режим из-за проблем с цепью регулятора.
Как проверить регулятор холостого хода мультиметром?
Отключите фишку от РХХ и измерьте сопротивление между выводами его обмоток в режиме омметра. Нормальные рабочие значения обычно составляют от 40 до 80 Ом в зависимости от производителя. Если прибор показывает бесконечность (обрыв) или короткое замыкание (около 0 Ом), регулятор неисправен и подлежит замене. Однако помните: электрическая целостность не гарантирует исправность механики — червячная передача или втулки штока могут быть изношены.
Как проверить механическую часть РХХ без специального оборудования?
Снимите регулятор с дроссельного узла и проведите два теста. Во-первых, покачайте шток пальцами — осевой люфт не должен превышать 1-2 мм, иначе игла будет перекашиваться в седле. Во-вторых, подключите РХХ напрямую к аккумулятору через контрольную лампочку (не напрямую — это сожжет обмотки!) и убедитесь, что шток плавно выдвигается и задвигается без заеданий. При включении зажигания без запуска двигателя должен раздаваться характерный жужжащий звук — это шток упирается в седло.
Что делать, если после замены РХХ обороты по-прежнему плавают?
Вероятнее всего, вы не выполнили адаптацию (сброс адаптивных настроек) нового регулятора. ЭБУ продолжает использовать данные, запомненные от старого, загрязненного устройства. На многих автомобилях достаточно при включенном зажигании зажать педаль газа на 5 секунд, но для точности лучше использовать диагностический сканер. Обязательно соблюдайте температурные условия (двигатель холодный или прогретый — по требованиям производителя), иначе блок управления установит неверную базовую позицию штока.
Когда лучше промыть РХХ, а когда — заменить?
Промывка специальным спреем для карбюраторов помогает, если проблема только в коксе и маслянистом нагаре на игле или в канале подачи воздуха. После очистки шток должен ходить плавно. Если автомобиль проехал более 150 000 км и регулятор ни разу не менялся, или вы обнаружили механический износ (люфт, закусывание штока), промывка не поможет — нужна замена. Также менять РХХ придется при внутреннем износе направляющих втулок или заводском дефекте, которые не устраняются чисткой.
