Аксиомы монтажа: почему оправка — это не роскошь
Каждый, кто хотя бы раз менял диск сцепления «на коленке», помнит ту самую секунду отчаяния, когда ведомый диск норовит соскользнуть с маховика в самый неподходящий момент. Опытные механики признаются: попытка выровнять диск «на глаз» или с помощью старых первичных валов — это лотерея, где на кону стоит не только ресурс корзины, но и ваше время. Правильная установка корзины сцепления с использованием направляющей оправки — это не просто пункт инструкции, а фундаментальный закон механики, игнорирование которого превращает замену узла в источник вибраций и рывков при трогании.
Суть проблемы кроется в миллиметрах. Ведомый диск должен быть отцентрирован относительно коленвала с точностью до сотых долей миллиметра. Любое смещение приводит к тому, что при соединении коробки передач шлицы первичного вала с усилием входят в ступицу диска, деформируя его лепестки или повреждая демпферные пружины. Направляющая оправка выполняет роль идеального шаблона, имитирующего геометрию первичного вала, позволяя зафиксировать узел в нейтральной позиции до момента окончательной затяжки болтов кожуха.
Подготовка и диагностика: чистота — залог долгой работы
Прежде чем браться за оправку, проведите визуальную инспекцию поверхности маховика. Наличие синих пятен перегрева, глубоких рисок или трещин — прямой приговор узлу, и никакая точная центровка не спасет ситуацию. Очистите привалочные плоскости от нагара и масла, используя обезжириватель, который не оставляет пленки. Проверьте легкость хода вилки выжимного подшипника и состояние его направляющей втулки — закусывание здесь создаст ложное ощущение проблемы с центровкой.
Теперь о самом инструменте. Направляющая оправка бывает универсальной (телескопической) или индивидуальной — точно повторяющей шлицевой профиль конкретного автомобиля. Если используете универсальный вариант, убедитесь, что посадочный конус входит в пилотный подшипник маховика без люфта. Перед установкой слегка смажьте шлицы оправки графитовой смазкой, но не наносите её на фрикционные накладки — это критичная ошибка новичков, ведущая к потере фрикциона.
- Используйте моментный ключ для затяжки болтов кожуха: перетяжка «с мясом» деформирует корпус корзины.
- Соблюдайте крестовой порядок затягивания болтов, постепенно увеличивая усилие в 3-4 подхода.
- После первой затяжки обязательно проверните маховик на один оборот, чтобы убедиться в отсутствии закусываний.
Технология центровки: пошаговая механика процесса

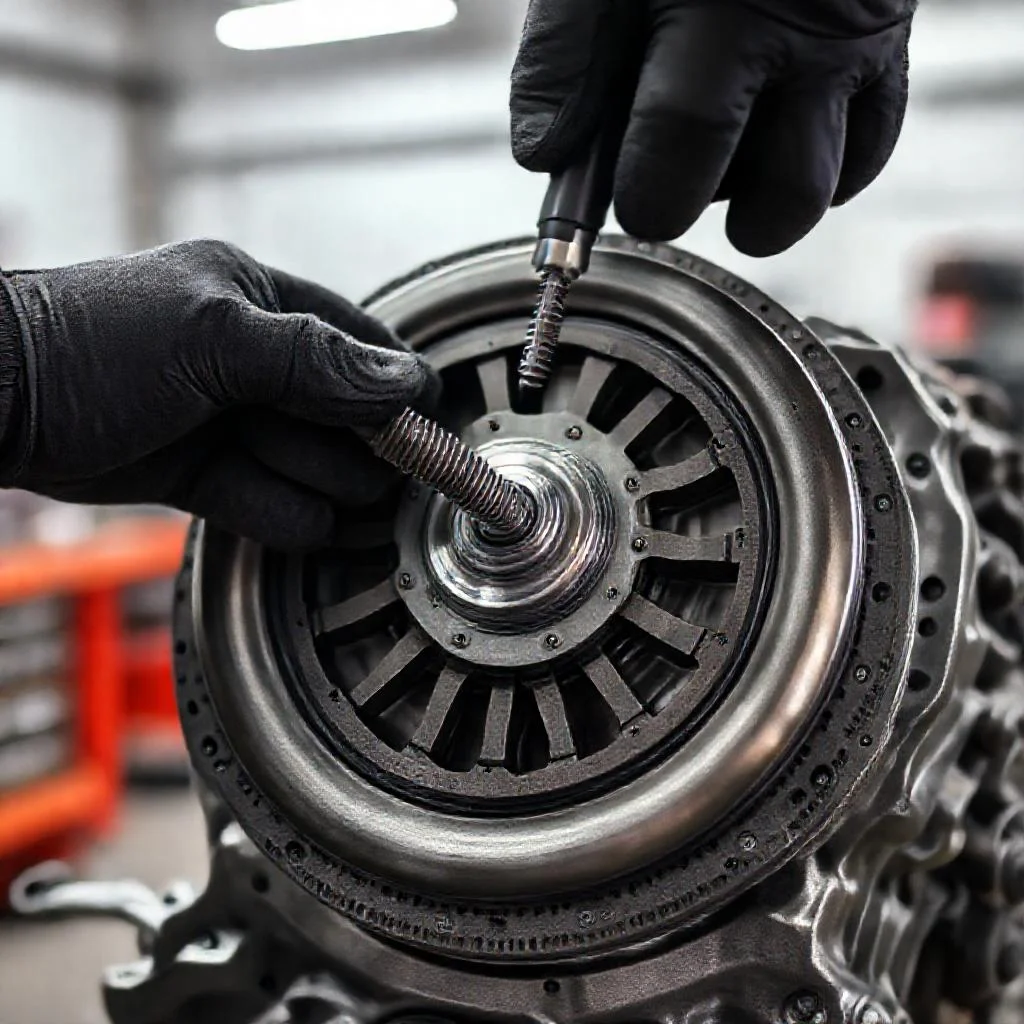

Установите ведомый диск на маховик, ориентируя его маркировкой (например, надписью «Flywheel side») в правильную сторону. Вставьте оправку через шлицы ступицы до упора в пилотный подшипник. Возьмитесь за оправку двумя пальцами и слегка покачайте её из стороны в сторону — это позволяет диску «осесть» наиболее естественным образом, компенсируя биение фрикционных накладок. Теперь наложите корзину на установочные штифты и наживите все болты руками.
Ключевой нюанс: до момента, когда вы начнете затягивать болты, оправка должна оставаться вставленной. Многие мастера советуют затянуть центральный болт маховика через оправку, чтобы создать распорное усилие, но делать это можно только в том случае, если конструкция инструмента предусматривает такое крепление. В противном случае, просто придерживайте оправку рукой, контролируя, чтобы она сохраняла вертикальность относительно плоскости маховика. Только после того как все 6-8 болтов кожуха затянуты с номинальным моментом, оправку можно извлекать.
«Точная центровка — это не страховка от гарантийного случая, это уважение к механизму, который передает крутящий момент вашего мотора. Оправка стоит копейки, а переделка работы — часы простоя и нервных клеток».
Типичные ошибки и как их избежать
Самая распространенная ошибка — спешка при фиксации корзины. Если при затяжке первого же болта вы чувствуете, что корпус корзины сместился в сторону (оправка начала подклинивать), необходимо ослабить крепление и повторить процедуру. Смещение часто происходит из-за того, что пружины диафрагмы корзины давят на лепестки диска неравномерно. Опытные мастера советуют перед затяжкой слегка приподнять диск со стороны выжимного подшипника, создав небольшое натяжение — это убирает лишний люфт стальных пластин гасителя крутильных колебаний.
Вторая по частоте проблема — установка диска «наизнанку». Обычно ступица диска выступает в сторону корзины, но на некоторых моделях (например, на японских автомобилях) требуется установка длинной частью ступицы к маховику. Внимательно читайте маркировку: на упаковке или самом диске всегда есть инструкция. Игнорирование этого правила приводит к тому, что первичный вал КПП просто не доходит до конца, и коробка не встает на место даже с направляющей оправкой.
Контрольная проверка: финальный аккорд перед сборкой
После того как корзина затянута, а оправка извлечена, проведите контрольный тест. Попробуйте вставить и вынуть оправку повторно — она должна входить легко, без усилия и зазоров. Признаком идеальной центровки служит то, что инструмент входит под собственным весом. Если для извлечения требуется приложить усилие, это повод ослабить болты и повторить операцию. Помните: легкий ход первичного вала КПП при соединении агрегатов — это главный критерий успешной установки, который вы проверите чуть позже.
Не поленитесь также проверить зазор между лепестками диафрагмы и выжимным подшипником. На новых комплектах сцепления допускается наличие специальных технологических проставок (обычно они удаляются вращением), так как подшипник должен прижимать лепестки после того, как вы выжмете педаль. Правильно смонтированное сцепление с использованием оправки не требует последующей прокачки или регулировки троса, если привод гидравлический — он самоадаптируется. Теперь можно смело ставить коробку передач, не боясь повредить шлицы и наслаждаться плавным ходом педали.
Сравнительный анализ: установка корзины сцепления с оправкой и без неё
| Параметр | Установка с направляющей оправкой | Установка «на глаз» / старым первичным валом |
|---|---|---|
| Точность центровки ведомого диска | До сотых долей миллиметра (имитация геометрии первичного вала) | Лотерея, высокий риск смещения в пределах 1–2 мм |
| Риск повреждения шлицов ступицы при соединении с КПП | Минимальный — оправка точно повторяет профиль вала | Высокий — шлицы входят с усилием, деформируются лепестки и демпферные пружины |
| Вероятность вибраций и рывков при трогании | Практически исключена | Высокая — дисбаланс из-за перекоса диска |
| Необходимость повторной разборки/переделки | Отсутствует (при соблюдении технологии) | Вероятна в 30–40% случаев — часы простоя и лишние нервные клетки |
| Стоимость инструмента | Универсальная оправка — копейки; индивидуальная — незначительные затраты | 0 рублей (экономия на инструменте), но высокие затраты на переделку |
| Контроль лёгкости хода первичного вала после сборки | Оправка входит и выходит под собственным весом — идеальная центровка | Требуется усилие, вал закусывает — признак ошибки |
| Рекомендация производителей и механиков | Фундаментальный закон механики, обязательный пункт инструкции | Не рекомендуется — «лотерея» с негативными последствиями |
Пошаговая технология центровки с оправкой: контрольные точки
| Этап | Действие | Критический контроль | Типичная ошибка |
|---|---|---|---|
| 1. Подготовка | Инспекция маховика: синие пятна, риски, трещины; очистка обезжиривателем без плёнки | Привалочные плоскости чистые, без нагара и масла | Пропуск дефектов маховика — «приговор узлу» |
| 2. Выбор оправки | Универсальная (телескопическая) или индивидуальная под шлицевой профиль авто | Посадочный конус входит в пилотный подшипник без люфта | Люфт оправки — неточная имитация вала |
| 3. Смазка | Графитовая смазка на шлицы оправки | Смазка ТОЛЬКО на шлицы, не на фрикционные накладки | Смазка на накладках — потеря фрикциона (критично) |
| 4. Установка диска | Ориентация по маркировке («Flywheel side»), правильная сторона ступицы | Ступица обычно к корзине; на японских авто — к маховику (читать маркировку!) | Установка диска «наизнанку» — КПП не встаёт на место |
| 5. Центровка оправкой | Вставить оправку до упора в пилотный подшипник, слегка покачать для «осадки» диска | Оправка сохраняет вертикальность; диск компенсирует биение накладок | Извлечение оправки до затяжки болтов |
| 6. Наложение корзины | Установка на штифты, наживление болтов руками | Корзина сидит ровно, без перекосов | Смещение корзины при затяжке первого болта |
| 7. Затяжка болтов | Моментный ключ, крестовой порядок, 3–4 подхода с постепенным усилием | Провернуть маховик на один оборот после затяжки — нет закусываний | Перетяжка «с мясом» — деформация корпуса |
| 8. Контрольный тест | Извлечь оправку, вставить повторно | Оправка входит под собственным весом, без зазоров и усилия | Требуется усилие — ослабить болты и повторить операцию |
Ключевые параметры момента затяжки и контроля
| Параметр | Нормативное значение / порядок | Последствия нарушения |
|---|---|---|
| Точность центровки ведомого диска | ± 0,01 мм (сотые доли миллиметра) | Вибрации, рывки при трогании, деформация лепестков |
| Количество болтов кожуха корзины | 6–8 (зависит от модели) | Неравномерная затяжка — перекос корзины |
| Порядок затяжки болтов | Крестовой (диагональный), в 3–4 подхода | Деформация корпуса корзины при перекосе |
| Инструмент затяжки | Только моментный ключ | Перетяжка «с мясом» — необратимая деформация |
| Проверка после затяжки | Прокрутить маховик на 1 оборот + повторный ход оправки | Закусывание — сигнал к ослаблению и повторной центровке |
| Зазор лепестков диафрагмы и выжимного подшипника | Технологические проставки удаляются вращением (на новых комплектах) | Неправильный зазор — подшипник давит на лепестки преждевременно |
| Смазка | Графитовая — только на шлицы оправки; накладки — сухие | Смазка на фрикционе — потеря фрикционных свойств |
| Привод после установки | Гидравлический самоадаптируется, не требует прокачки/регулировки троса | Ложная регулировка — нарушение работы узла |
Частые вопросы о правильной установке корзины сцепления с оправкой
Что произойдет, если установить ведомый диск сцепления без направляющей оправки или «на глаз»?
Без направляющей оправки невозможно добиться точного совмещения центра ведомого диска с осью коленвала и пилотным подшипником. Даже минимальное смещение в несколько сотых миллиметра приведет к тому, что при соединении с коробкой передач шлицы первичного вала будут с усилием входить в ступицу диска, деформируя его лепестки или повреждая демпферные пружины. В результате вы получите вибрации, рывки при трогании и преждевременный износ всего узла, а также риск неполного соединения КПП с двигателем.
Как правильно затягивать болты кожуха корзины при использовании оправки?
Затяжку болтов кожуха необходимо выполнять только моментным ключом в крестовом порядке, постепенно увеличивая усилие в 3-4 подхода до номинального крутящего момента. Перетяжка «с мясом» деформирует корпус корзины и нарушает центровку. На протяжении всего процесса затяжки оправка должна оставаться вставленной в ступицу диска и пилотный подшипник, чтобы исключить смещение диска. После первой затяжки обязательно проверните маховик на один оборот для проверки отсутствия закусываний.
Как понять, что диск сцепления установлен правильной стороной, и что будет при ошибке?
Ошибка при установке диска «наизнанку» — одна из самых частых. Обычно на ведомом диске или его упаковке есть маркировка, например, надпись «Flywheel side», указывающая сторону к маховику. В большинстве случаев ступица диска должна выступать в сторону корзины сцепления, но на некоторых моделях (особенно японских) длинная часть ступицы направляется к маховику. Если перепутать стороны, первичный вал КПП не сможет полностью войти в шлицы ступицы, из-за чего коробка передач не встанет на место даже при идеальной центровке оправкой, и вы повредите узел.
Какие признаки указывают на неправильную центровку после затяжки корзины?
Главный контрольный тест — попробовать вставить и вынуть направляющую оправку после полной затяжки болтов корзины. Если инструмент входит легко, под собственным весом, без зазоров и усилия — центровка идеальная. Если же для извлечения требуется приложить усилие, или оправка входит туго, это явный признак смещения диска. В этом случае необходимо ослабить все болты кожуха и повторить процедуру центровки заново, так как любое усилие при соединении с КПП приведет к повреждению шлицов и демпфера диска.
Обязательно ли смазывать шлицы оправки и фрикционные накладки перед установкой?
Шлицы самой оправки можно слегка смазать графитовой смазкой для облегчения хода и центровки. Однако категорически запрещается наносить какую-либо смазку на фрикционные накладки ведомого диска. Это критичная ошибка новичков: смазка на накладках приведет к потере фрикциона, пробуксовке сцепления и выходу узла из строя. Также перед установкой обязательно очистите привалочные плоскости маховика и корзины обезжиривателем, который не оставляет пленки, чтобы обеспечить надежное сцепление поверхностей.
