Анатомия кулисы: почему люфт и хруст требуют вскрытия
Любой автовладелец рано или поздно сталкивается с разболтанностью рычага КПП. Сначала это едва заметный люфт, который списываешь на усталость, но со временем селектор начинает требовать «поиска» передачи, а сам процесс переключения сопровождается металлическим скрежетом или хрустом. Это верный признак того, что пластиковые и бронзовые втулки кулисы выработали свой ресурс, и их замена — вопрос не косметический, а функциональный, влияющий на четкость управления и ресурс синхронизаторов.
Многие ошибочно полагают, что для диагностики достаточно поднять капот и попробовать подтянуть тросы. Однако в большинстве современных авто, особенно переднеприводных, механизм выбора передач — это сложная система тяг и шарниров, скрытая под днищем или в подкапотном пространстве. Чтобы добраться до источника проблемы и заменить втулки, требуется не только физическая сноровка,но и понимание кинематики узла. Мы проведем вас через этот процесс, превратив «страшную» процедуру в понятный алгоритм действий, который сэкономит вам несколько тысяч рублей на сервисе.
Подготовительный этап: диагностика и инструментальный арсенал
Прежде чем лезть под машину, проведите тест-драйв в движении. Обратите внимание на поведение рычага при переключении с 1-й на 2-ю и с 3-й на 4-ю: если амплитуда хода увеличилась, а рычаг «плавает» в нейтрали, — диагноз подтвержден. Также осмотрите пыльники тяг: порванный чехол — прямой источник абразива, убивающего втулки. Не лишним будет проверить состояние сайлентблоков рычага, так как их износ часто маскируется под симптомы износа втулок.
Для работы подготовьте стандартный набор: головки и трещотку, набор рожковых ключей, плоскую и крестовую отвертки, а также WD-40 для облегчения демонтажа прикипевших соединений. Специфическим инструментом станет съемник для пальцев шаровых опор, если конструкция вашего авто предусматривает их. Что касается расходников, то лучшим выбором будут полиуретановые втулки ремкомплекта — они ходят в два раза дольше резиновых, не боясь масла и реагентов. Не забудьте про новую смазку для шарниров — графитовую или литиевую, но совместимую с материалом втулок.
- Осмотр состояния пыльников и тяг на предмет коррозии и механических повреждений.
- Фиксация положения кулисы относительно корпуса (фото или метки) для последующей сборки.
- Очистка всех резьбовых соединений и шлицов от грязи металлической щеткой.
- Проверка люфта поперечной и продольной тяг относительно друг друга (качание в разных плоскостях).
«Ремонт кулисы — это не гонка за деталями, а ювелирная работа с геометрией рычагов. Понимание того, как работает механика, позволяет превратить замену втулок из «операции на выживание» в плановое техническое обслуживание, продлевающее жизнь трансмиссии».
Демонтаж механизма: пошаговый подход к узлу переключения
Первый шаг — обесточить автомобиль и снять декоративную накладку с рычага в салоне (если работаем с верхней частью). Для машин с напольной кулисой открутите крепеж кожуха и отсоедините тягу от нижней части рычага, идущую в моторный отсек. Если механизм расположен на боковой стенке КПП, то вам потребуется загнать авто на яму или эстакаду, предварительно надежно зафиксировав его противооткатными упорами. Добираясь до узла, открутите гайку крепления тяги к штоку выбора передач, сняв предварительно стопорное кольцо (шплинт).
Главная сложность демонтажа в том, что тяги часто прикипают к шлицам или пальцам. Не применяйте грубую силу: обильно оросите соединения проникающей смазкой и дайте им постоять 10-15 минут. Для снятия шарового пальца с оси используйте специальный съемник, чтобы не повредить пыльник и резьбу. После отсоединения всех тяг узел должен свободно ходить в пределах своей подушки. В зависимости от марки авто, возможно, придется открутить три болта крепления корпуса кулисы к кузову — запомните их расположение, так как они часто имеют эксцентриковую форму для регулировки.
Извлечение старых втулок и их дефектовка: критический осмотр
Когда механизм окажется у вас в руках или на верстаке, возьмите его в руки и прочувствуйте все степени свободы. Износившаяся втулка чаще всего просто рассыпается при нажатии или имеет овальную выработку. Извлечение старых деталей производится выпрессовкой: используйте выколотку из мягкого металла (латунь или алюминий) и молоток. Если пластик «прикипел» намертво, нагрейте корпус техническим феном, но не горелкой — так вы не отпустите металл и сохраните геометрию посадочного места.
Осмотрите стальные пальцы и валы, на которых работали втулки. Наличие глубоких борозд и задиров — это критический износ, который не компенсируется установкой новых втулок. В такой ситуации единственным правильным решением станет замена всей тяги или вала в сборе, так как новый полиуретан быстро сотрется об шероховатую поверхность. Оцените также состояние подушки (демпфера) кулисы: не должна иметь разрывов. Все посадочные места необходимо тщательно обезжирить и зачистить мелкозернистой шкуркой от следов коррозии.

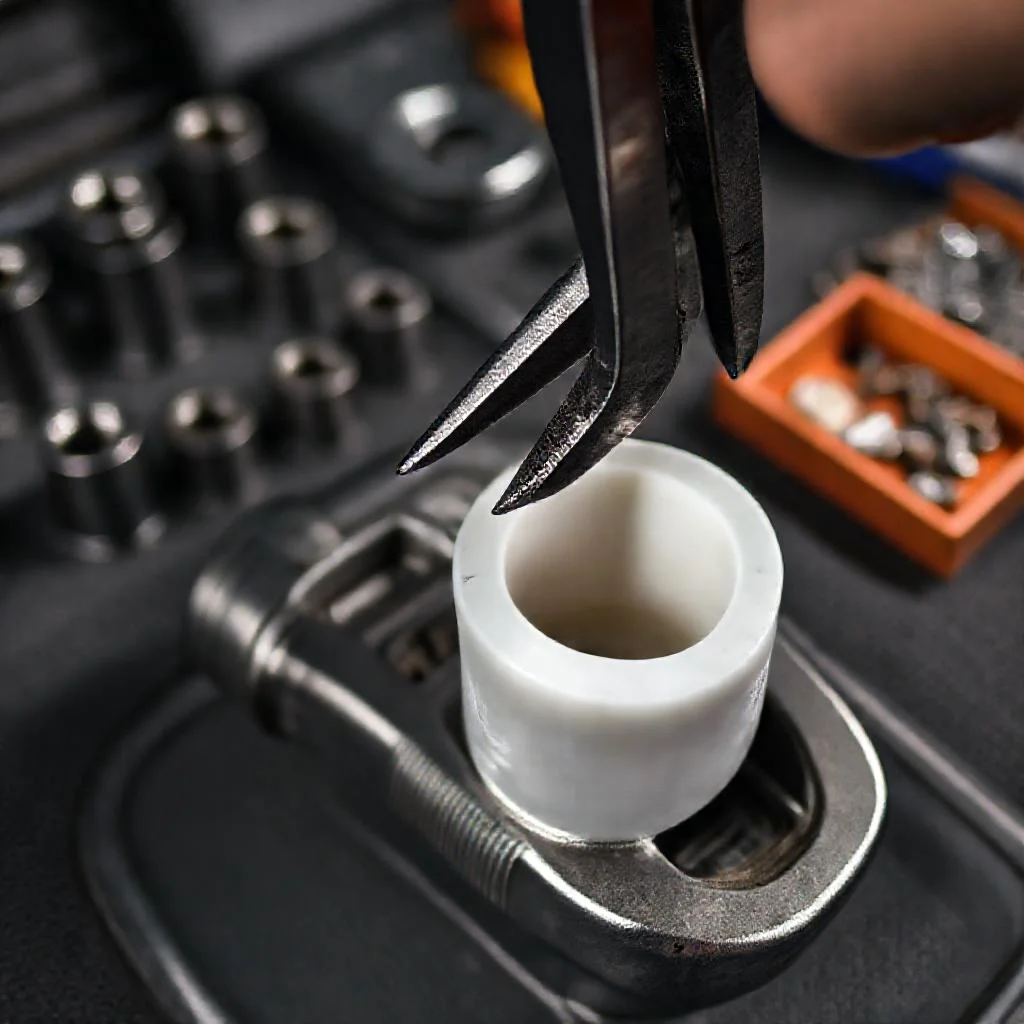

Монтаж новых втулок: прецизионная сборка и смазка
Установка втулок — процесс, требующий аккуратности, так как пластиковые элементы легко перекосить при запрессовке. Нанесите тонкий слой смазки на внешний диаметр втулки, поместите её в посадочное гнездо строго перпендикулярно, и используйте оправку (подходящая головка или кусок трубы), чтобы осадить её до щелчка или упора. Запрессовывайте деталь только за наружное кольцо, чтобы не деформировать внутреннее отверстие под палец. Внутреннюю полость втулки также следует набить свежей смазкой — это исключит сухое трение в первые километры после ремонта.
После установки всех элементов произведите сборку тяг и шарниров. Затягивайте резьбовые соединения динамометрическим ключом, соблюдая предписанный момент. Особое внимание обратите на фиксацию стопорных колец — они должны полностью лечь в канавки, иначе при вибрации возможен их слет. На этом этапе не рекомендуется затягивать тягу к коробке до конца. Сначала установите ее на шток и лишь затем подтяните крепеж, проверив, что механизм работает без закусываний.
Регулировка и тест-драйв: финальные штрихи
Правильная настройка механизма — залог того, что передачи будут включаться четко. Для этого переведите рычаг в нейтральное положение и выставьте тяги так, чтобы шток КПП находился в средней позиции. В большинстве случаев для этого на коробке есть контрольное отверстие или специальный калибр (сверло) для фиксации штока. Вставив фиксатор в технологическое отверстие, вы блокируете механизм в режиме нейтрали, после чего зажмите все регулировочные болты.
Не спешите закрывать капот — сначала проведите протяжку передач при выключенном двигателе, оценивая сопротивление и легкость входа рычага в пазы. Если чувствуется тугой ход, ослабьте крепление кулисы и сместите её в сторону большей свободы на 2-3 мм. Завершив регулировку, совершите медленную поездку, переключаясь с паузами в нейтрали. Идеальным считается результат, когда селектор сам «проваливается» в нужную передачу без прикладывания усилий, а на рукоятке не ощущается характерной вибрации от двигателя.
Технологическая карта замены втулок кулисы КПП
| Этап работ | Ключевые операции | Необходимый инструмент | Критерии оценки / Допуски | Типичные ошибки |
|---|---|---|---|---|
| 1. Диагностика (до демонтажа) | Тест-драйв: проверка люфта при переключении 1→2 и 3→4 передач | — | Рычаг не должен «плавать» в нейтрали, ход без увеличения амплитуды | Игнорирование износа сайлентблоков рычага (маскируется под износ втулок) |
| Осмотр пыльников тяг и состояния резьбовых соединений | Металлическая щетка, WD-40 | Пыльники без разрывов; очистка шлицов от коррозии и грязи | Пропуск порванного чехла — абразив убивает новые втулки за 1000 км | |
| 2. Подготовка к снятию | Фиксация положения кулисы относительно корпуса | Маркер, фотофиксация | Метки нанесены до ослабления крепежа | Сборка «на глаз» — нарушение геометрии узла |
| Заезд на яму/эстакаду, установка противооткатных упоров | Противооткатные башмаки | Автомобиль надежно зафиксирован | Работа без фиксации — риск травмы и повреждения узла | |
| 3. Демонтаж узла | Снятие декоративной накладки (для напольной кулисы) и отсоединение тяги от рычага | Отвертки (плоская, крестовая), ключи рожковые | Крепеж откручен без повреждения шлицов | Применение грубой силы при прикипевших соединениях |
| Откручивание гайки крепления тяги к штоку КПП; снятие стопорного кольца/шплинта | Головки + трещотка, пассатижи | Оросить WD-40, выдержать 10-15 минут | Срыв резьбы или деформация пальца | |
| Выпрессовка шарового пальца съемником | Съемник шаровых опор | Палец извлечен без повреждения пыльника и резьбы | Использование лома/молотка — повреждение оси | |
| 4. Извлечение старых втулок | Выпрессовка втулок выколоткой из мягкого металла | Молоток, выколотка (латунь/алюминий) | Втулка удалена без повреждения посадочного гнезда | Нагрев открытым пламенем — потеря геометрии металла |
| Дефектовка пальцев и валов | Штангенциркуль, визуальный осмотр | Отсутствуют борозды и задиры глубиной более 0,1 мм | Установка новых втулок на изношенный вал — быстрый повторный износ; требуется замена тяги в сборе | |
| 5. Монтаж новых втулок | Запрессовка втулок оправкой (головка подходящего диаметра) | Оправка, молоток | Втулка установлена строго перпендикулярно, усилие только на наружное кольцо | Перекос втулки, деформация внутреннего отверстия |
| Набивка внутренней полости смазкой; сборка тяг | Графитовая или литиевая смазка, динамометрический ключ | Момент затяжки по заводской спецификации; стопорные кольца полностью легли в канавки | Сухое трение при первом запуске; незатянутое стопорное кольцо — слет при вибрации | |
| 6. Регулировка | Фиксация штока КПП в нейтральном положении (технологическое отверстие/калибр) | Калибр или сверло подходящего диаметра | Шток заблокирован в средней позиции | Регулировка без фиксации — передачи будут включаться с трудом |
| Затяжка регулировочных болтов; проверка хода при выключенном двигателе | Динамометрический ключ, ключи | Рычаг свободно входит в пазы, без закусываний; при необходимости сместить кулису на 2-3 мм | Оставленный тугой ход — нагрузка на синхронизаторы | |
| 7. Контрольный тест-драйв | — | Селектор «проваливается» в передачи с паузами в нейтрали; отсутствие вибрации и хруста | Пренебрежение проверкой на ходу — выход из строя синхронизаторов | |
Частые вопросы о снятии и разборе механизма выбора передач
Какие признаки указывают на износ втулок кулисы, и можно ли обойтись без снятия механизма?
Основные признаки — это увеличенный люфт рычага КПП, необходимость «поиска» передачи при переключении, а также появление металлического хруста или скрежета. Диагностика без снятия возможна лишь частично: проверьте состояние пыльников и тяг на наличие повреждений, а также оцените люфт рычага в разных плоскостях. Однако для точной дефектовки и замены втулок механизм придется снимать, так как источник проблемы скрыт внутри шарнирных соединений тяг, доступ к которым затруднен на большинстве машин.
Сложно ли снять механизм выбора передач самостоятельно, или лучше обратиться в сервис?
Процедура требует физической сноровки, базового набора инструментов и понимания кинематики узла. Основная сложность — доступ к механизму (часто требуется яма или эстакада), а также демонтаж прикипевших соединений. Если у вас есть опыт работы с автомобилем, а в арсенале есть WD-40, головки, съемник для шаровых пальцев и домкрат — можно справиться самостоятельно. При отсутствии такого опыта или необходимости специнструмента (например, для снятия шаровых пальцев) разумнее доверить работу сервису, чтобы не повредить пыльники и резьбовые соединения.
Что нужно сделать перед снятием механизма, чтобы потом правильно его собрать и отрегулировать?
Ключевой момент — зафиксировать исходное положение кулисы относительно корпуса: сделайте фотографии или нанесите метки на крепежные элементы. Это особенно важно, если болты крепления имеют эксцентриковую форму для регулировки. Также рекомендуется очистить все резьбовые соединения и шлицы от грязи металлической щеткой и обработать их проникающей смазкой. Перед снятием проверьте состояние подушки (демпфера) кулисы, чтобы при сборке сразу заменить и её при необходимости.
Какие правила нужно соблюдать при извлечении старых втулок и установке новых?
Старые втулки выпрессовываются выколоткой из мягкого металла (латунь, алюминий). Если пластик «прикипел», слегка прогрейте корпус техническим феном, но не горелкой — чтобы не отпустить металл и не деформировать геометрию гнезда. Новые втулки запрессовываются только через оправку (головку или трубу подходящего диаметра), упирая усилие во внешнее кольцо и не касаясь внутреннего отверстия — это исключает перекос и деформацию детали. Перед установкой нанесите смазку на внешний диаметр втулки и внутрь её полости под палец.
Как понять, что изношены не только втулки, но и другие детали механизма, требующие замены?
При осмотре снятого механизма обратите внимание на состояние стальных пальцев и валов, на которых работали втулки. Глубокие борозды, задиры и шероховатости — признак критического износа. В этом случае замена только втулок не даст результата: новая деталь быстро сотрется о поврежденную поверхность — потребуется замена всей тяги или вала в сборе. Дополнительно проверьте целостность подушки кулисы (отсутствие разрывов) и состояние всех стопорных колец — при снятии они часто деформируются и требуют замены на новые.
