Анатомия замера: почему штангенциркуль — это не компромисс
Большинство автовладельцев свято верит, что диагностика износа тормозных механизмов — удел профессионального стенда или хотя бы микрометра. Однако в полевых условиях, когда нужно принять решение о замене диска, точность штангенциркуля с ценой деления 0,05 мм вполне достаточна. Главное — понимать физику процесса: мы измеряем не толщину «на глазок», а фиксируем фактическую потерю металла относительно заводского номинала, который выбит на ступице или в мануале.
Ключевая ошибка новичка — попытка измерить плоскость в произвольной точке. Рабочая поверхность колодок истирает диск неравномерно, формируя характерную «дорожку» и буртик по краю. Именно поэтому замер только в одной зоне — это путь к ложной эйфории или, наоборот, к панической замене исправной детали. Мы будем действовать системно, чтобы получить цифру, которой можно верить, и сравнить её с предельно допустимым износом.
Готовим инструмент и находим контрольные точки
Прежде чем лезть под машину, проверьте сам инструмент: губки штангенциркуля должны смыкаться без люфта и просвета, а шкала нониуса — не иметь механических повреждений. Для чистоты эксперимента обязательно очистите тормозной диск от пыли и ржавчины металлической щеткой или ветошью. Если пропустить этот этап, вы измерите суммарную толщину «железа» и слоя грязи, что исказит результат на 0,1–0,3 мм — а это уже критично для решения.

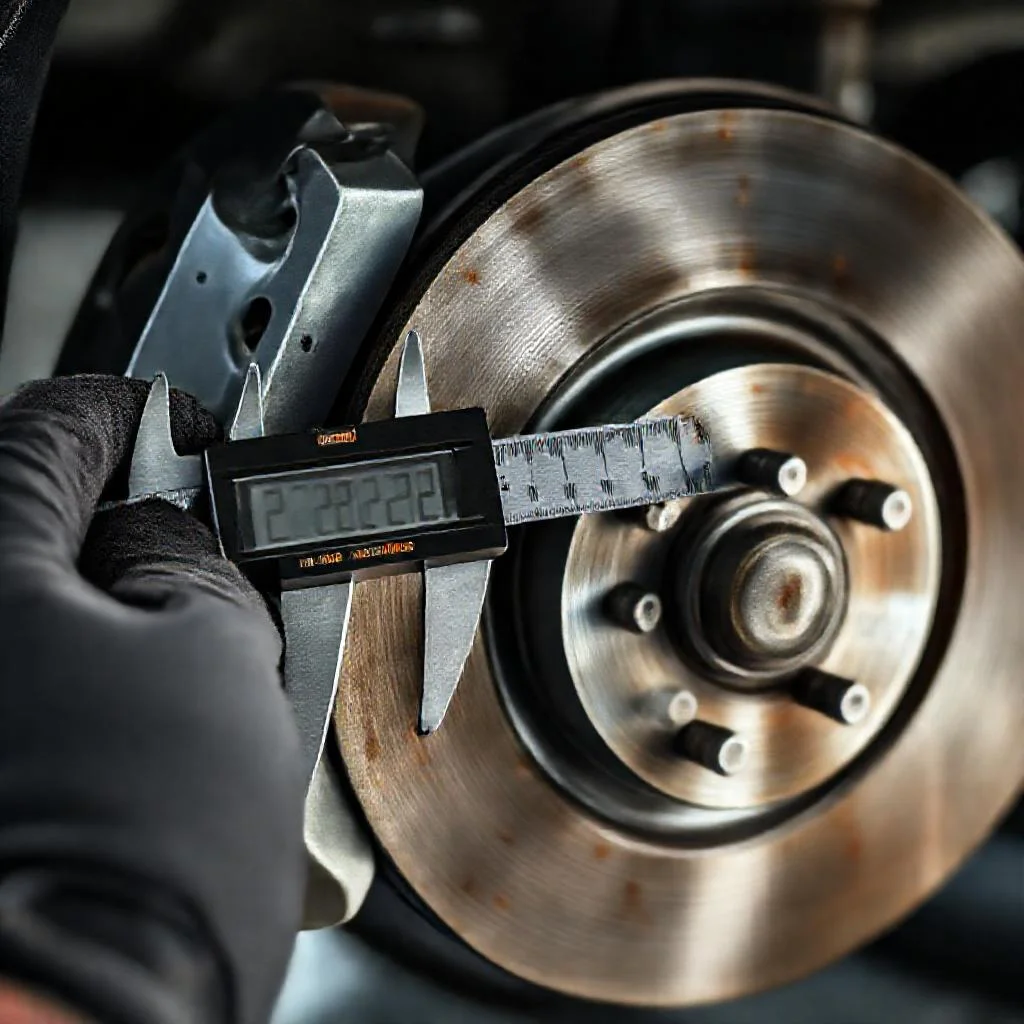

Ищем зону максимальной выработки. Как правило, она находится в 10–15 мм от внешней кромки диска (там, где проходит центр колодки), но лучше провести «сканирование» по окружности. Зажмите деталь губками так, чтобы они были строго перпендикулярны плоскости трения. Не перекашивайте инструмент — в этом случае вы получите диагональ, а не толщину. Запишите первое значение, затем проверьте диск в двух-трех других точках той же дорожки.
Расшифровка цифр: предельный износ и логика замены
Теперь самое интересное — математика. На любой тормозной диск производитель наносит минимально допустимую толщину (обозначается как MIN TH или просто цифра). Например, если номинал нового диска 24 мм, а предел — 22 мм, то ваша задача — понять, сколько «жизни» осталось. Учтите: в процессе торможения металл нагревается и расширяется. Тонкий перегретый диск может лопнуть, поэтому правило «чуть-чуть осталось, поезжу ещё» здесь не работает.
Рассмотрим типичную ситуацию. Вы намерили штангенциркулем 22,5 мм при минимальном пороге 22,4 мм. Формально это допуск, но эксперты рекомендуют менять диск заранее, когда остаточный ресурс не превышает 1,5–2% износа. Причина — неравномерность выработки. Если в одной точке штангенциркуль показал 22,5, а в противоположной — 22,8, то диск имеет «волну» или овальность, что вызывает биение руля и снижает эффективность экстренного торможения.
Локализация проблем: буртик, липкость и скрытые дефекты
Прежде чем окончательно вынести вердикт, вооружитесь штангенциркулем и проверьте состояние кромок. Если по внешнему и внутреннему краю образовался выраженный буртик (валик износа), то это не только косметический дефект. Из-за него страдает геометрия прилегания новой колодки, а сам замер штангенциркулем в центральной части может быть занижен, так как губки будут упираться в этот выступ. В таком случае меряйте в углублении, отступив от края 2–3 мм, либо учитывайте высоту буртика визуально.
Проверьте также наличие глубоких борозд и рисок от абразива. Глубина канавки более 0,5 мм делает дальнейшую эксплуатацию диска опасной, даже если оставшаяся толщина далека от критической. В этом случае площадь контакта колодки уменьшается, что ведет к перегреву и потере эффективности торможения. Замер штангенциркулем в этой зоне даст ложную заниженную цифру, но именно она и будет являться фактической толщиной в самом слабом месте.
- Проводите замеры на холодном диске (температура до 50°C), чтобы исключить тепловое расширение.
- Сравнивайте полученные данные с маркировкой MIN TH, а не с интуитивными ощущениями.
- Делайте три контрольных замера через каждые 120 градусов окружности для выявления овальности.
- Используйте нониусный штангенциркуль с глубиномером — он поможет проверить остаток канавки.
Верите ли вы приборам: синергия методов контроля
Штангенциркуль честно покажет вам цифру, но он нем. Он не расскажет о структурных изменениях металла после перегрева. Если диск менял цвет на синеватый или фиолетовый, это признак критических температурных нагрузок. В таком случае даже при толщине, превышающей минимальные 22,4 мм, рекомендую провести дополнительную проверку: визуально оценить наличие микротрещин в зоне вентиляционных каналов, которые не видно при замере губками.
Не забывайте, что тормозной диск работает в паре с колодками, и их износ всегда взаимосвязан. Если штангенциркуль показал, что диск еще пригоден, но колодки стерты до металла, то уже через тысячу километров диск будет убит абразивными накладками. Поэтому финальное решение о замене всегда комплексное: измерение толщины + оценка состояния колодок + анализ поведения педали и вибраций при торможении.
Тормозной диск — это не календарь, где срок службы рассчитан по датам. Это элемент, который стареет в миллиметрах. И если штангенциркуль говорит вам правду, умейте ее принять без колебаний.
Практические лайфхаки и типичные ошибки измерения
Замерять остаточную толщину можно, не снимая колесо, но для этого придется изловчиться и подлезть через отверстия в литом диске. В кованых или штампованных колесах доступа может не быть вовсе, поэтому снимите колесо и поддомкратьте машину, установив её на устойчивый упор. При замере рабочей поверхности не путайте штангенциркуль с кронциркулем: у первого жесткие губки, у второго — пружинные, которые пружинят и искажают результат. Используйте классический инструмент с жестким ходом.
Самая частая ошибка — игнорирование «плеча» износа на внутренней стороне диска, которая не видна снаружи. Если внешняя плоскость кажется идеальной, переверните инструмент и проверьте обратную сторону в тех же зонах. Часто именно там прячется глубокий износ от прикипевшей колодки или коррозия, съедающая металл. Только проявив педантичность и сняв показания со всех четырех поверхностей двух осей, вы получите объективную картину.
Итог прост: штангенциркуль — это ваш точный и недорогой диагност. Он не требует электричества, калибровки по эталону и особых навыков. Потратьте 15 минут на диагностику раз в сезон, и вы сэкономите на преждевременной замене дорогих дисков или, наоборот, избежите аварийной ситуации из-за внезапного разрушения перегретого узла.
Контрольная диагностика: сводная таблица замеров и решений по тормозному диску
| Параметр / Этап проверки | Что делаем | На что смотрим / Как считаем | Норма / Допуск | Критическое значение / Действие |
|---|---|---|---|---|
| 1. Подготовка инструмента | Проверка штангенциркуля перед началом работ. | Губки смыкаются без люфта и просвета; шкала нониуса без повреждений. | Цена деления 0,05 мм (нониусный, с жестким ходом). Классический инструмент, не кронциркуль. | Люфт, просвет или повреждения — заменить инструмент. Использовать глубиномер для канавок. |
| 2. Очистка поверхности | Удаление загрязнений с диска перед замером. | Металлическая щетка или ветошь для удаления пыли и ржавчины. | Чистый металл по всей плоскости трения. | Грязь искажает результат на 0,1–0,3 мм — обязательная очистка. |
| 3. Поиск зоны замера | Определение точки максимальной выработки. | Сканирование по окружности. Замер в 10–15 мм от внешней кромки (центр колодки). | Минимум 3 контрольные точки через каждые 120 градусов. | Выявление «волны» или овальности (разброс показаний). |
| 4. Техника замера | Измерение толщины губками штангенциркуля. | Губки строго перпендикулярны плоскости трения. Не перекашивать — иначе диагональ вместо толщины. Замер в углублении, отступив от буртика 2–3 мм. | Показания снимаются на холодном диске (до 50°C). | Перекос, замер по буртику или на горячем диске — ложные цифры. |
| 5. Расшифровка цифр | Сравнение с предельным износом. | Пример: номинал нового диска 24 мм, MIN TH = 22 мм. Вы намерили 22,5 мм. | Формальный допуск — не ниже MIN TH. | 22,5 мм при пороге 22,4 мм — менять заранее, если остаточный ресурс менее 1,5–2% (из-за неравномерности износа). |
| 6. Проверка кромок (буртик) | Осмотр внешнего и внутреннего края диска. | Наличие валика износа по краю — замер в центральной части будет занижен, губки упрутся в выступ. | Мерять в углублении, отступив от края. | Выраженный буртик — нарушение геометрии прилегания новой колодки. Учитывать визуально высоту выступа. |
| 7. Борозды, риски, канавки | Проверка состояния рабочей поверхности. | Замер глубины борозд от абразива. Измерение остатка канавки глубиномером (0,5 мм порог). | Глубина риски до 0,5 мм. | Глубина более 0,5 мм — эксплуатация опасна. Замер в этой зоне — фактическая толщина в слабом месте (ложное занижение). |
| 8. Контроль обратной стороны | Замер внутренней плоскости диска. | Перевернуть инструмент, проверить те же зоны. Осмотреть на предмет коррозии и глубокого износа от прикипевшей колодки. | Симметричный износ с обеих сторон. | Часто износ скрыт на внутренней стороне — обязательный контроль всех 4 поверхностей двух осей. |
| 9. Дополнительные дефекты | Оценка структурных изменений металла. | Визуально: цвет диска (синеватый, фиолетовый — перегрев). Микротрещины в зоне вентиляционных каналов (не видны губками). | Металл без изменения цвета. | Изменение цвета — замена диска даже при толщине выше MIN TH. |
| 10. Типичные ошибки | Чего избегать при замере. | Замер в произвольной точке (только «дорожка»); использование кронциркуля (пружинит); игнорирование доступа через литые диски. | Снятие колеса, поддомкрачивание, устойчивый упор. | Измерение «на глазок» — ложная эйфория или паническая замена. |
| 11. Итоговое решение | Комплексная оценка пригодности диска. | Сумма: толщина (штангенциркуль) + состояние колодок + вибрации и поведение педали при торможении. | Толщина выше MIN TH + колодки в норме + отсутствие биений — эксплуатация возможна. | Любой из параметров в критической зоне — замена диска или колодок. |
Частые вопросы по проверке остаточной толщины тормозного диска штангенциркулем
Можно ли точно измерить остаточную толщину тормозного диска обычным штангенциркулем, а не микрометром?
Да, можно. Для диагностики в гаражных условиях точности штангенциркуля с ценой деления 0,05 мм достаточно. Главное — правильно подготовить поверхность и провести несколько замеров в разных точках. Критически важно лишь соблюдать перпендикулярность губок к плоскости трения и не перекашивать инструмент, иначе вы получите диагональ, а не реальную толщину.
В каком месте диска нужно делать замер, чтобы получить достоверный результат?
Не меряйте в произвольной точке — рабочая поверхность изнашивается неравномерно. Ищите зону максимальной выработки, которая обычно находится в 10–15 мм от внешней кромки, там, где проходит центр колодки. Обязательно проведите «сканирование» по окружности, сделав минимум три замера через каждые 120 градусов. Также проверяйте внутреннюю сторону диска — часто износ там сильнее, чем снаружи, особенно при прикипевшей колодке или коррозии.
Как влияет буртик по краю диска на результаты измерения?
Буртик (валик износа) по внешнему и внутреннему краю — это серьезная помеха. Если губки штангенциркуля упираются в этот выступ, вы получите заниженную цифру, не соответствующую реальной толщине рабочей зоны. В таком случае замеряйте в углублении, отступив от края 2–3 мм, либо учитывайте высоту буртика отдельно. Сам по себе буртик — повод задуматься о замене диска, так как он нарушает геометрию прилегания новых колодок.
На какую цифру ориентироваться: на заводской номинал или минимально допустимую толщину?
Ориентируйтесь на минимально допустимую толщину (MIN TH), выбитую на ступице или указанную в мануале. Если диск изношен до этого предела или осталось менее 1,5–2% запаса, его нужно менять. Не ждите, когда стрелка сравняется с критической цифрой: неравномерность выработки и биения делают эксплуатацию тонкого диска опасной. Перегретый или перегруженный металл может лопнуть в самый неподходящий момент.
Какие типичные ошибки допускают при замере штангенциркулем и как их избежать?
Первая ошибка — не очистить диск от грязи, пыли и ржавчины: слой отложений в 0,1–0,3 мм искажает результат. Вторая — игнорирование теплового расширения: меряйте только на холодном диске (до 50°C). Третья — выбор неправильного инструмента: берите штангенциркуль с жесткими губками, а не кронциркуль с пружинными, которые «гуляют». И четвертая — проверка только одной стороны: обязательно осматривайте и замеряйте внутреннюю плоскость диска, скрытую от глаз.
